车底检测系统
移动式车底扫描系统
- 名称：移动式车底扫描系统
- 型号：HQ-UVIS1011
- 最大扫描速率：18kHz
- 检测车速:1-60km/h，建议 ≤30km/h
- Product description: 清影(QINY)品牌下的移动式车底扫描系统产品展示，包含规格，照片，用途等
产品描述

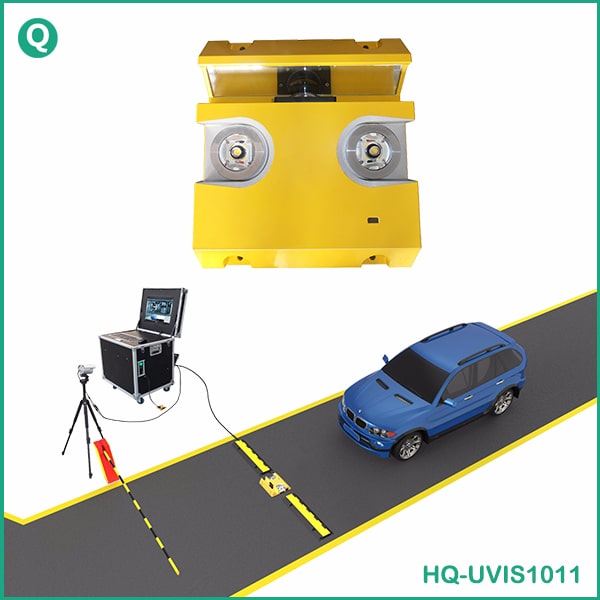

移动式车底扫描是本公司自主研发出来的车底安全检查系统，该系统主要由航空箱操作台、车牌识别系统、车底扫描仪组成。本产品可检车车底是否有被非法改动，藏匿违禁物品或人员，还可以检查到人体不便到达的地方。 此外本产品具有高防护等级设计，能在恶劣环境下正常工作。该产品适用于机场、码头、海关、监狱、军事禁区等安检区域对汽车底盘进行检查。
车底安全检查系统主要检测各种车辆底部，能够快速准确的找出藏匿在车底的比传统车底检查镜更快更准确，大大提高了车辆安全检查的速度和准确度，减少人力资源的投入。
产品特性
全自动，非外部触发条件扫描方式2048 线 CCD 的扫描分辨率，最大扫描速率达 18KHz
实时扫描识别，快速成像
智能一体化系统
便携式设备，运用灵活
图像清晰、完整、无畸变、能清晰观察到不小于直径2mm物体
高防护等级，防压抗震，适应任何气候环境下使用
多国语言操作界面设计
检测车速：1-60km/h，建议 ≤30km/h

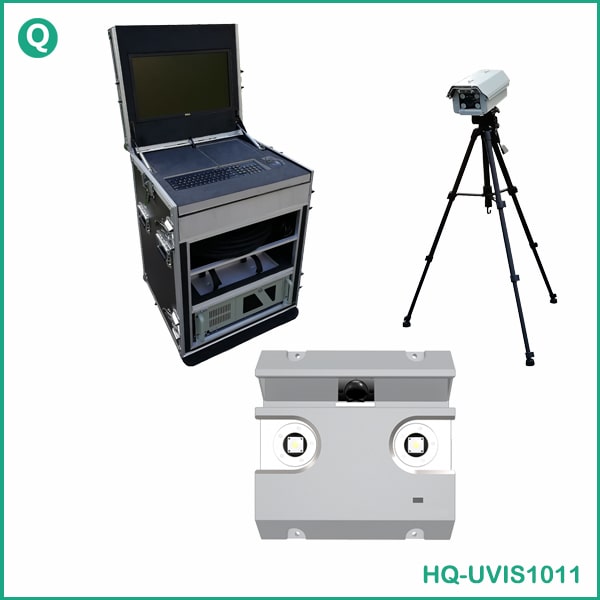

系统组成
▲ 车底扫描仪
▲ 航空箱操作台
▲ 车牌识别系统
产品参数
|
系统软件 |
|
|
成像方式 |
采用黑白线阵CCD扫描技术动态方式成像 |
|
扫描分辨率 |
2048线CCD |
|
底盘存储或载入时间 |
<1s |
|
车底图像局部放大镜倍数 |
>2倍 |
|
车底图像显示方式 |
大幅面横向显示 |
|
底盘图像存储格式 |
标准BMP图像格式或JPEG |
|
系统界面语言 |
中文（可定制） |
|
显示分辨率 |
适应各种显示分辨率 |
|
车底图像数据传输接口 |
网络RJ45 |
|
场景图像显示 |
≥1路 |
|
图像调整 |
具有专门的车底图像后处理功能 |
|
车底扫描仪、控制设备及环境适应性 |
|
|
扫描方式 |
全自动、非外部触发条件扫描方式 |
|
最大扫描速率 |
18KHz |
|
检测车速 |
1~60km/h，建议≤30km/h |
|
视场角度 |
175° |
|
扫描仪数据线 |
10m（可定制长度） |
|
辅助照明 |
100W |
|
照明组件 |
两颗单体密封LED面光 |
|
车底图像扫描仪 |
采用独有的开放式宽视场车底图像采集计数设计 |
|
承载重量 |
>30T |
|
防水等级 |
IP68满足全天候工作 |
|
扫描装置重置 |
28Kg |
|
扫描装置体积 |
410╳370╳93mm |
|
通信接口 |
RS485 |
|
工作温度 |
-10~65℃ |
|
存储温度 |
-40~85℃ |
|
工作电压 |
110~240VAC，50~60Hz |
|
系统主机服务器及显示器 |
|
|
显示器 |
22寸真彩色液晶显示器 |
|
CPU |
Intel酷睿四核处理器 |
|
主板 |
专用主板 |
|
内存 |
DDR3，大于2GB |
|
硬盘 |
500G高速硬盘 |
|
显卡 |
DDR3、192BIT独立图形卡 |
|
外观 |
铝合金复合材质 |
|
工作电压 |
220VAC，50/60HZ |
|
工作电流 |
3A |
|
工作温度 |
-20℃~55℃ |
|
数据传输线缆长度 |
10m |
|
车牌识别系统（仅限国内） |
|
|
车牌识别 |
标配1路车牌识别模块，可选配扩展到2路或多路 |
|
单字符识别准确率 |
≥99% |
|
平均识别时间 |
<20ms |
|
整牌识别准确率 |
≥95% |
|
车牌图像允许水平倾斜角度 |
-10°~10° |
|
字符（汉字除外）识别准确率 |
≥93% |
|
视频信噪比 |
>48dB |
